[안드로이드] Inner Shadow, Drop Shadow 처리하는 방법

[안드로이드] Inner Shadow, Drop Shadow 처리하는 방법

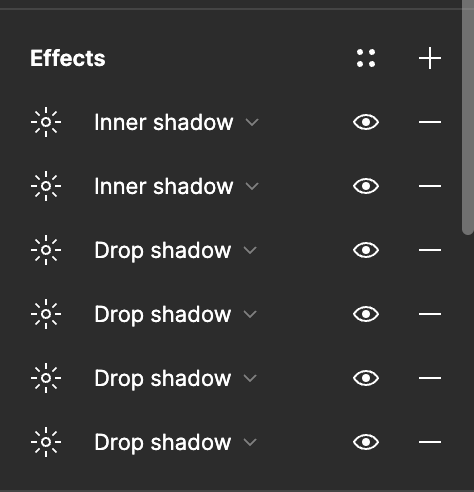

사이드 프로젝트를 진행하면서 figma를 확인하여 UI 작업을 하고 있었다. figma에 그려진 UI 중에 Effect란에 Inner Shadow, Drop Shadow가 포함되어 있는 부분이 존재해서 이를 처리할 방법을 궁리해보거나 자료를 찾아보았다.

---

Modifier.shadow

• 그림자를 처리하기 위해 Modifier에서 기본적으로 제공하는 함수

@Stable
fun Modifier.shadow(
    elevation: Dp,
    shape: Shape = RectangleShape,
    clip: Boolean = elevation > 0.dp,
    ambientColor: Color = DefaultShadowColor,
    spotColor: Color = DefaultShadowColor,
) = if (elevation > 0.dp || clip) {
    inspectable(
        inspectorInfo = debugInspectorInfo {
            name = "shadow"
            properties["elevation"] = elevation
            properties["shape"] = shape
            properties["clip"] = clip
            properties["ambientColor"] = ambientColor
            properties["spotColor"] = spotColor
        }
    ) {
        graphicsLayer {
            this.shadowElevation = elevation.toPx()
            this.shape = shape
            this.clip = clip
            this.ambientShadowColor = ambientColor
            this.spotShadowColor = spotColor
        }
    }
} else {
    this
}

• 해당 함수의 경우 elevation을 이용하여 그림자의 세기를 조절할 수 있다.
• 하지만 그림자의 중심에 offset을 설정할 수 없는 것을 알 수 있다.

---

Custom Inner Shadow

fun Modifier.innerShadow(
    shape: Shape,
    color: Color,
    blur: Dp,
    offsetY: Dp,
    offsetX: Dp,
    spread: Dp
) = drawWithContent {
    drawContent()

    val rect = Rect(Offset.Zero, size)
    val paint = Paint().apply {
        this.color = color
        this.isAntiAlias = true
    }

    val shadowOutline = shape.createOutline(size, layoutDirection, this)

    drawIntoCanvas { canvas ->
        canvas.saveLayer(rect, paint)
        canvas.drawOutline(shadowOutline, paint)

        val frameworkPaint = paint.asFrameworkPaint()
        frameworkPaint.xfermode = PorterDuffXfermode(PorterDuff.Mode.DST_OUT)
        if (blur.toPx() > 0) {
            frameworkPaint.maskFilter = BlurMaskFilter(blur.toPx(), BlurMaskFilter.Blur.NORMAL)
        }
        paint.color = Color.Black

        val spreadOffsetX = offsetX.toPx() + if (offsetX.toPx() < 0) -spread.toPx() else spread.toPx()
        val spreadOffsetY = offsetY.toPx() + if (offsetY.toPx() < 0) -spread.toPx() else spread.toPx()

        canvas.translate(spreadOffsetX, spreadOffsetY)
        canvas.drawOutline(shadowOutline, paint)
        canvas.restore()
    }

}

• shape : 그림자의 모양 지정
• color : 그림자의 색 지정
• blur : 그림자의 세기 지정
• offsetY : Y 축 offset 지정
• offsetX : X 축 offset 지정
• spread : 그림자의 퍼진 정도 지정

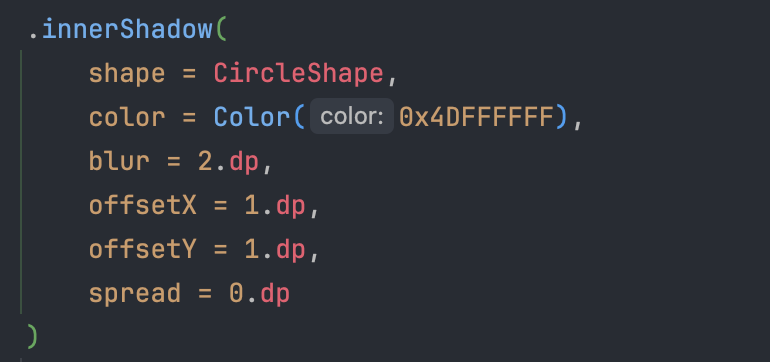

적용

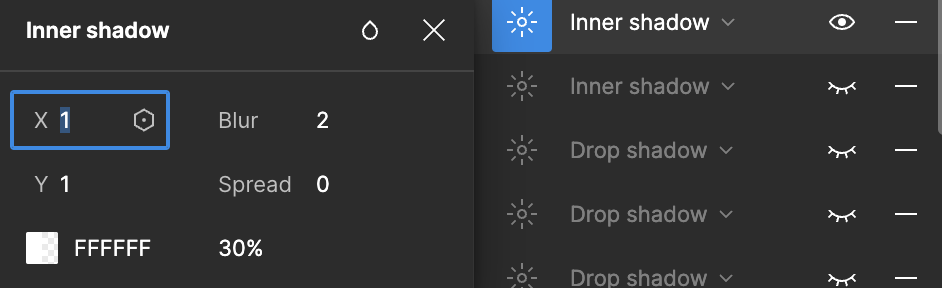

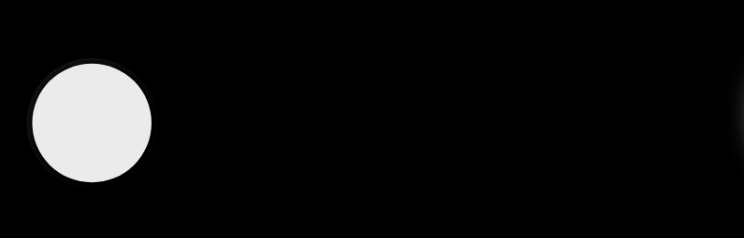

• 피그마 이미지

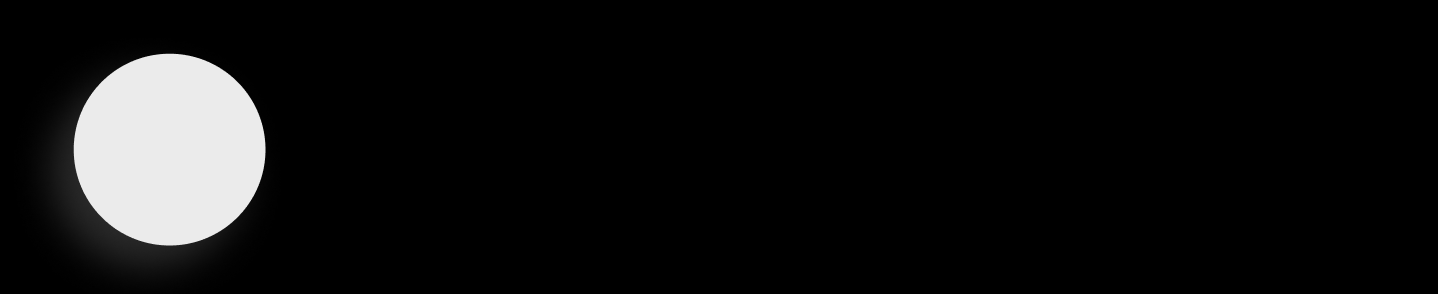

• Compose Device Preview

---

Custom Drop Shadow

fun Modifier.dropShadow(
    shape: Shape,
    color: Color = Color.Black.copy(0.25f),
    blur: Dp = 4.dp,
    offsetY: Dp = 4.dp,
    offsetX: Dp = 0.dp,
    spread: Dp = 0.dp
) = this.drawBehind {
    val shadowSize = Size(size.width + spread.toPx(), size.height + spread.toPx())
    val shadowOutline = shape.createOutline(shadowSize, layoutDirection, this)

    val paint = Paint().apply {
        this.color = color
    }

    if (blur.toPx() > 0) {
        paint.asFrameworkPaint().apply {
            maskFilter = BlurMaskFilter(blur.toPx(), BlurMaskFilter.Blur.NORMAL)
        }
    }

    drawIntoCanvas { canvas ->
        canvas.save()
        canvas.translate(offsetX.toPx(), offsetY.toPx())
        canvas.drawOutline(shadowOutline, paint)
        canvas.restore()
    }
}

• shape : 그림자의 모양 지정
• color : 그림자의 색 지정
• blur : 그림자의 세기 지정
• offsetY : Y 축 offset 지정
• offsetX : X 축 offset 지정
• spread : 그림자의 퍼진 정도 지정

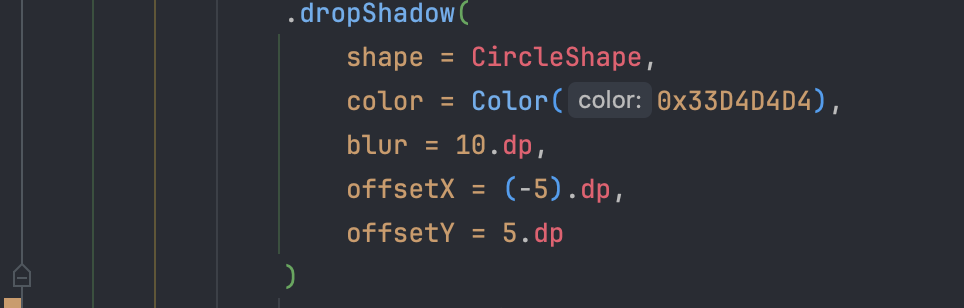

적용

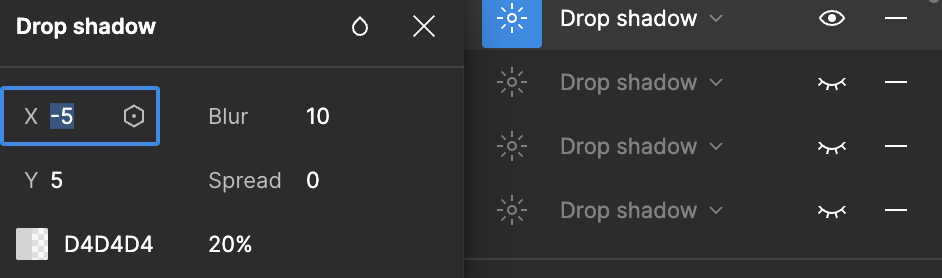

• 피그마

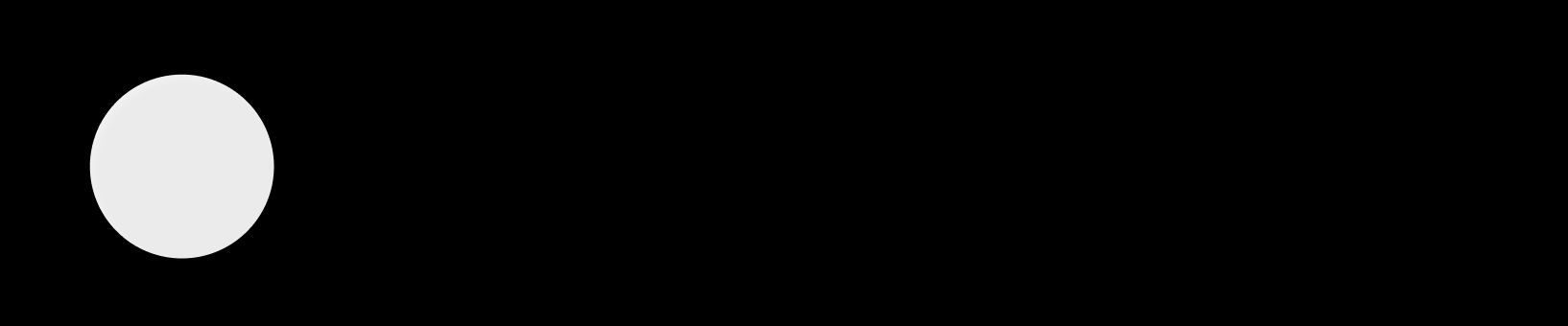

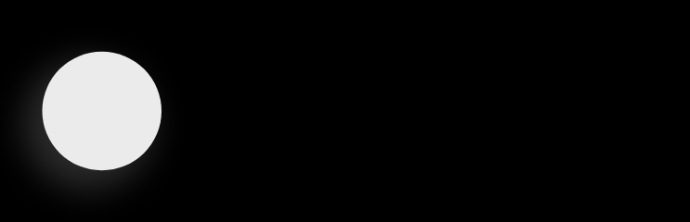

• Compose Device Preview

---

결론

위에 제시한 코드를 사용하면 피그마의 inner shadow와 drop shadow와 같은 효과를 낼 수 있다. 그리고 해당 방식을 통하면 기존의 Modifier.shadow와 다르게 Multiple Shadow를 적용할 수 있다.

---

참고자료

https://medium.com/@kappdev/custom-drop-shadow-from-figma-in-jetpack-compose-for-any-shape-d20fccac4e20

Custom Drop Shadow from Figma in Jetpack Compose: For Any Shape.

https://medium.com/@kappdev/inner-shadow-in-jetpack-compose-d80dcd56f6cf

Inner Shadow in Jetpack Compose

https://issuetracker.google.com/issues/160665122?pli=1

Google Issue Tracker
